标注模型的尺寸

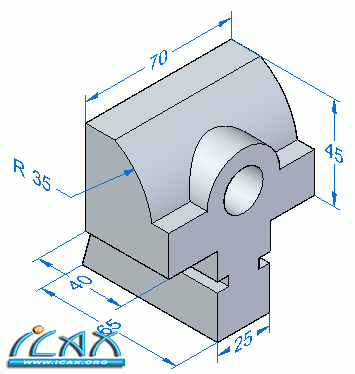

概述 本活动演示了应用尺寸以定义并控制模型的流程。 目标 对现有零件使用一些尺寸标注命令。 在本活动中，您将：放置线性尺寸和半径尺寸。 修改尺寸并观察模型的变更。 使用虚拟顶点来定义尺寸。 草图消耗和尺寸迁移 在同步零件和钣金文档中，通常绘制 2D 草图几何体，以在实体模型上构造特征。在同步模型中，当使用草图元素来构造特征时，只要可能草图元素就会消耗，您放置于草图上的 2D 尺寸就会迁移到实体合适的边上。 |
