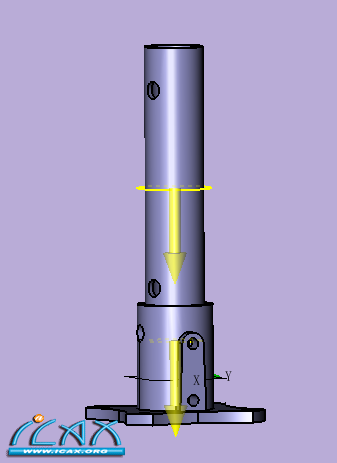

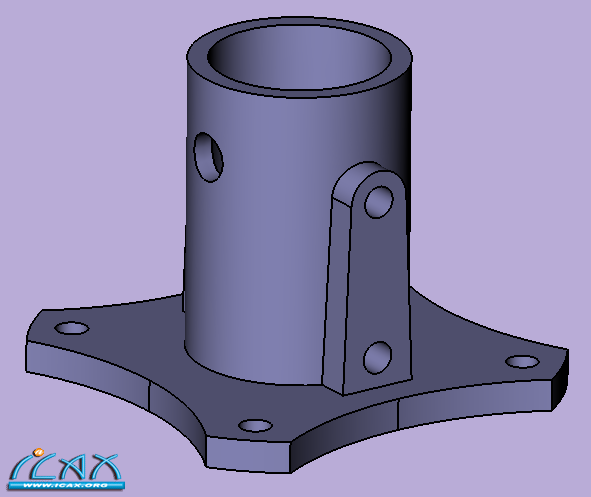

6．使用同样的方法，使flange组件的XZ平面和装配环境的XZ平面保持重合。之后隐藏外部基准面。  图43 7.使用“插入组件”命令，从列表中选择“Tube”组件，并将组件放置到一个远离法兰的位置。 8. 使用“对齐组件和实体”命令，选择Tube组件的外圆柱面和“Flange”的内圆柱面，使用同心约束，重合方向为共面（设置重合方向时要根据重合面的方向而定）。  图44 |
