洗发剂瓶

一．创建基础瓶造型

1. 新建一个多对象文件，命名为“洗发剂瓶”

2. 创建一个新零件，命名为“基础瓶造型”

3. 在XZ平面上创建草图1

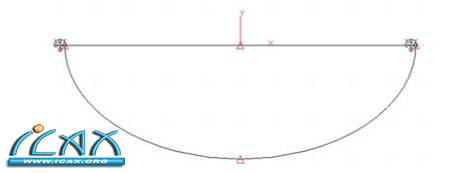

，该草图用于控制瓶横截面的大小，草图轮廓及标注如图1所示。（提示：创建草图时可使用镜像功能，简化创建草图过程。）

图1

4. 在YZ平面上创建草图2

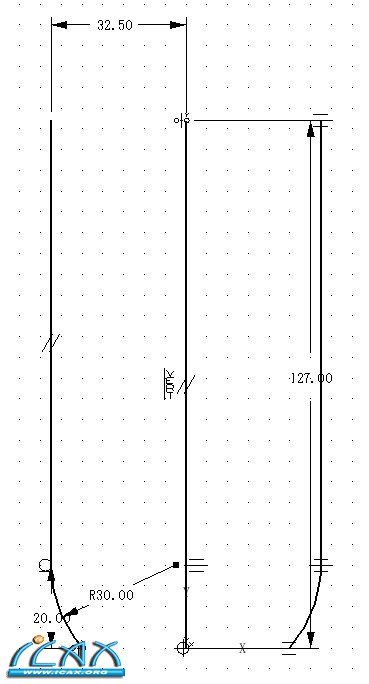

，该草图用于控制变化扫掠瓶造型的厚度，草图轮廓及标注如图2所示。

图2

5. 在XY平面上创建草图3

，使用“曲线相交参考”功能，在草图1和草图2与XY平面的相交处生成参考点，在原点处绘制一个椭圆，使之通过三个参考点，并用X轴对该椭圆进行修剪，保留Y轴负半轴的部分。

图3
