[案例教程]　洗发剂装配设计教程

2011-11-2 13:55| 查看: 52168| 评论: 0|来自: 中望3D

摘要: 洗发剂瓶一．创建基础瓶造型1. 新建一个多对象文件，命名为“洗发剂瓶”2. 创建一个新零件，命名为“基础瓶造型”3. 在XZ平面上创建草图1 ，该草图用于控制瓶横截面的大小，草图轮廓及标注如图1所示。（提示：创建草 ...

二.瓶盖造型

1. 进入“基础瓶造型”文件，使用“编辑>复制>几何体到零件”功能，选择瓶盖基体部分，输入零件名“瓶盖”，将基础瓶造型零件中的瓶盖部分复制到名为“瓶盖”的新零件中。

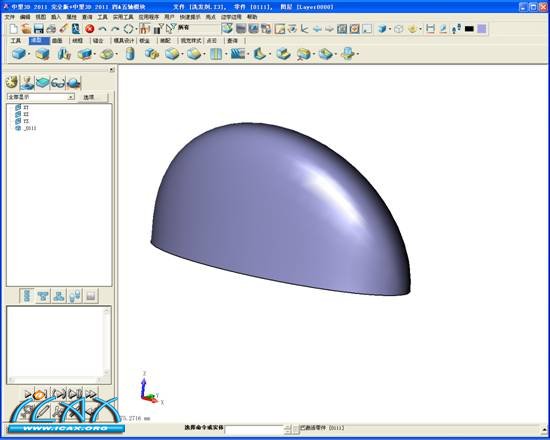

图10

2. 在造型的底部创建平面1

，然后在平面1的基础上偏移25mm创建平面2.

图11

3. 使用“分割实体”功能

，利用平面2将造型分为两部分，将底部造型称为“瓶帽”，上部造型称为“帽檐”。

4. 隐藏瓶帽部分，对帽檐进行内向抽壳

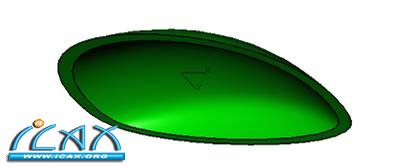

，厚度为-1，开发面选择底平面，抽壳结果如图12所示。

图12

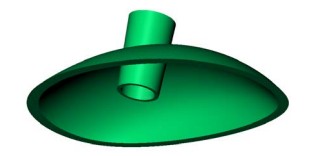

5.在平面2上创建一草图1 ，在原点位置创建直径分别为4.5和5.5的两个圆。使用“拉伸基体”功能，对草图1进行拉伸，起始点为0，结束点为20，拔模角度为2。

图13
