[案例教程]　洗发剂装配设计教程

2011-11-2 13:55| 查看: 52174| 评论: 0|来自: 中望3D

摘要: 洗发剂瓶一．创建基础瓶造型1. 新建一个多对象文件，命名为“洗发剂瓶”2. 创建一个新零件，命名为“基础瓶造型”3. 在XZ平面上创建草图1 ，该草图用于控制瓶横截面的大小，草图轮廓及标注如图1所示。（提示：创建草 ...

12. 使用“拉伸>减运算”功能

，选择草图轮廓，起始点为50，结束点为-50，选择“偏移”和“收缩/扩张”，偏移值为1，减运算的结果如图20所示。

13. 对瓶帽进行抽壳，厚度为-1，开放面选择底平面。抽壳后，对瓶帽外边进行圆角处理，圆角半径为0.5mm，

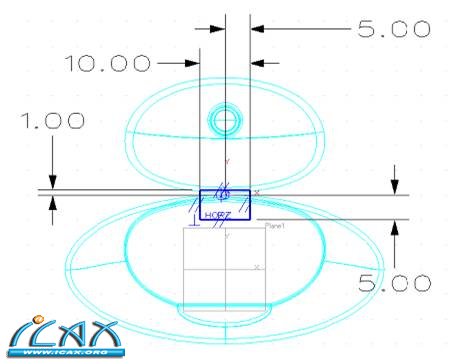

14. 使用“拉伸>加运算”功能，并在平面3上创建草图3，草图轮廓如图22所示。

图22

15. 退出草图，拉伸起始点为0，终止点为-0.2，拉伸结果如图23所示。

图23

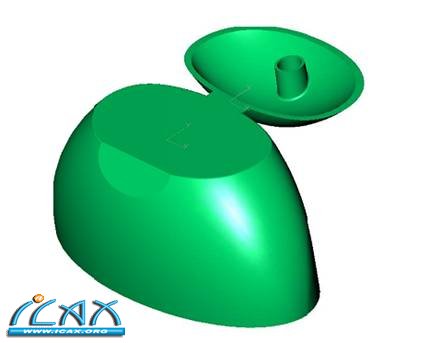

16. 在平面2上创建草图4 ，在草图4中创建一个直径为8mm的圆。完成草图后，对草图进行拉伸，起始点为2，终止点为-3，拉伸结果如图24所示。

图24
