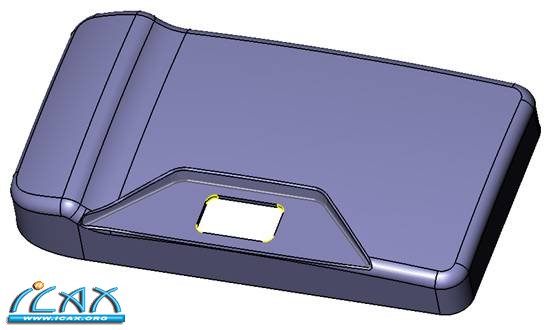

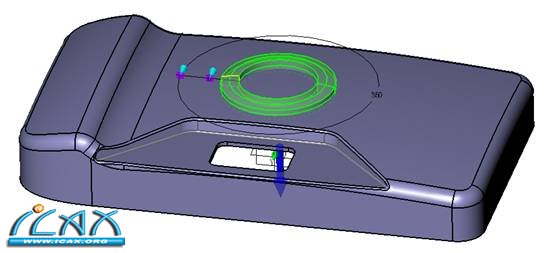

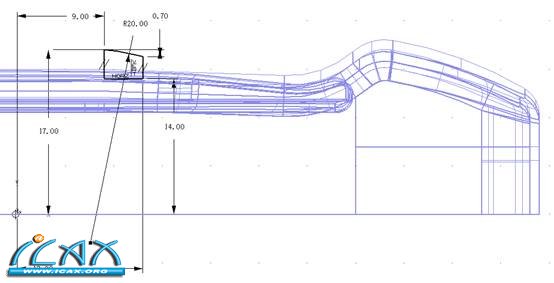

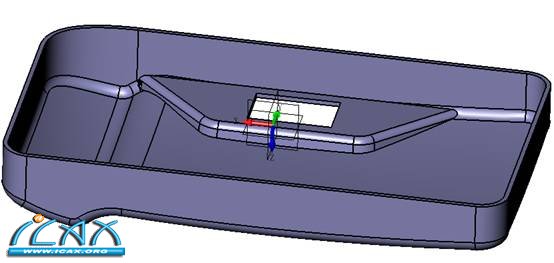

19. 使用草图5对模型进行拉伸切除，拉伸长度为贯穿整个模型即可。  图18 20. 对切除得到的侧边进行圆角处理，圆角半径为2mm，侧边的位置如图19所示。  图19 21.在XZ平面上创建草图6，草图轮廓和标注如图20所示。  图20 22. 使用“旋转实体>基体”功能  ，轮廓选择草图6，旋转轴选择Z轴，起始角度为0，结束角度为360。 图21 |
