[案例教程]　相机壳造型设计教程

2011-11-2 13:56| 查看: 50587| 评论: 0|来自: 中望3D

摘要: 相机壳1. 在XY平面上创建草图1，草图轮廓及标注如图1所示。图12. 对草图1进行实体拉伸 ，起始点为0mm，终止点为39mm。图23. 在XZ平面上创建草图2，草图轮廓和标注如图3所示。图34. 在YZ平面上创建草图3，草图轮廓和标 ...
23. 对旋转基体进行拔模，拔模体选择图22中的高亮边，拔模角度为-30，参考平面选择XY平面。

图22

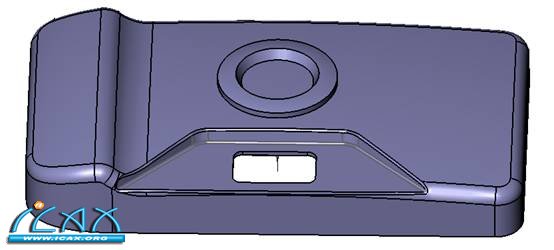

24. 使用“组合模型>加运算”功能 ，合并两个造型。

图23

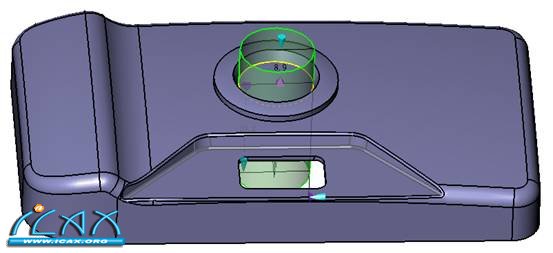

25. 选择图24所示的高亮边对模型进行拉伸切除，拉伸长度满足完全贯穿实体即可。

图24

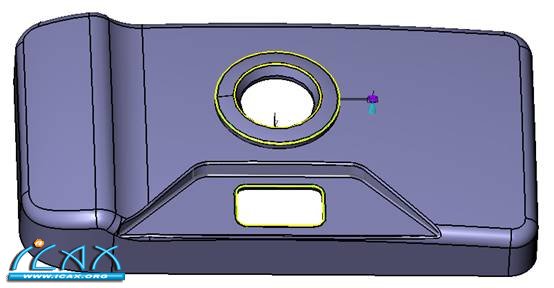

26. 对图25所示的高亮边进行圆角处理，圆角半径为0.5mm。

图25
12345678下一页
