轮廓弯边

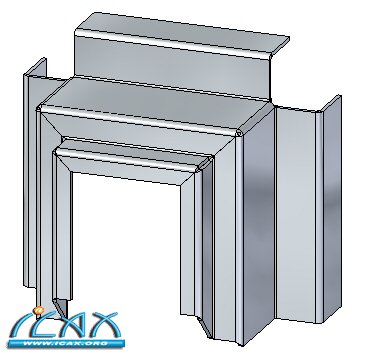

轮廓弯边 可以将轮廓弯边用于从草图创建基本特征，或者可以将其用于沿钣金零件的现有厚度边快速构造弯边几何体。可以设置折弯周围的斜接拐角参数。

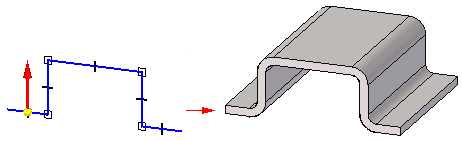

 轮廓弯边命令通过拉伸代表轮廓弯边的边的轮廓来构造轮廓弯边。
示例: 定义参考平面方向以构造轮廓弯边 在构造轮廓凸缘时，必须相对于零件上的现有边定义轮廓平面的方向。通过执行此操作，您定义了参考平面方向以及沿着它构造轮廓凸缘的路径。 例如，假定您想构造如图所示的轮廓凸缘。

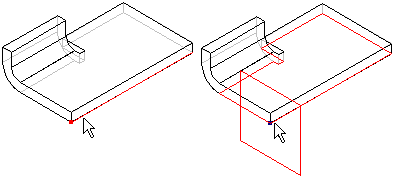

可以通过执行下列步骤来完成此任务：选择如图所示的边的端点以定位新的参考平面，然后单击下图右边所示的面以定义参考平面的基体。
然后，可以在如图所示的末端附近单击以定义 X 轴的方向。
|
